TOUR ÉCHELLE ÉVOLUTION MDS

RETOTUB, fort de son expérience dans le milieu de l’étaiement, a conçu et réalisé une tour échelle permettant de répondre à toutes les contraintes des utilisateurs les plus exigeants.

La mise en œuvre de la tour échelle ÉVOLUTION RETOTUB se fait en conformité de montage « sécurité intégrée » selon les recommandations de la CRAMIF. En prévision de la norme NFP 93-551, RETOTUB a fait évoluer la conception de sa tour d’étaiement à échelles incorporées :
• En améliorant l’accès à la tour par l’intermédiaire d’un cadre de passage se fixant sur l’échelle de 1,50 m en bas de la tour.
• En équipant ses garde-corps de broches imperdables.
• En intégrant des points de levage sur ses garde-corps.

L’utilisation des cadres de hauteur 1,00 m permet de réaliser tous les niveaux à fond de fourche avec des socles réglables en pied et des fourches réglables en tête (réglage total possible = 1,08 m).

Les recommandations de la CRAMIF autorisent, au montage, l’utilisation de demi-planchers espacés de 1,00 m en hauteur (maxi 1,50 m), alternés en quinconce. Cependant, un plancher complet (avec trappe d’accès) est obligatoire tous les 3,00 m, ainsi qu’un plancher complet avec plinthes au niveau de travail en tête des coffreurs.

Des échelles indépendantes ne sont pas nécessaires avec les échelles à « 6 barreaux » des tours qui possèdent des échelons tous les 0,25 m comme le prévoit la réglementation (maxi 0,30 m).

Tous les éléments de la tour échelle ÉVOLUTION sont solidaires au levage, y compris les socles réglables et les plaques de base, permettant un déplacement à la grue, en utilisant si nécessaire des diagonales horizontales pour rigidifier la tour.

En standard, la tour échelle ÉVOLUTION reprend 3000 daN par fourche. Cette charge peut être portée à 6000 daN après étude de nos services techniques. Nous consulter.

Terminologie de la Tour Échelle

NOMENCLATURE D’UNE TOUR AVEC SOCLES RÉGLABLES ET FOURCHES RÉGLABLES DÉPART 1,00 m
Tour Échelle 1,20 X 1,00 m

Ne jamais utiliser des socles réglables et fourches réglables avec 1 seul niveau d’échelle de 1.00m.

CHARGE TOURS GRANDE HAUTEUR

Au dessus de 4.50m de hauteur de cadre

Prendre la valeur de 3600 daN et retirer. Cette valeur Le poids propre de la tour (Y compris les planchers, le liaisonnement, etc.).

A partir de 4.50m de hauteur de cadre
Prévoir :

• Un liaisonnement en plan tous les 3.00 m de haut par l’intermédiaire du tubes Ø49 et collier Ø49/60.

• Un contreventement horizontal. L’intérieur de tours tous les 2.00 m de haut afin de garantir la verticalité. (DH).

ÉLÉMENTS DE PIED OBLIGATOIRE

Plaque de base

Réf. LV Tec : T2PLABAS

SOCLE RÉGLABLE DE PIED

Réf. LV Tec : T2SORREG

COULISSE RÉGLABLE DE PIED

(utilisation limitée aux cas des poutres de grandes retombées)

utilisable uniquement en pied de tour

FOURCHE RÉGLABLE DE TÊTE

Réf. LV Tec : T2FOUREG

ÉCHELLE ÉVOLUTION

Réf. LV Tec : T2E4B100 / T2E6B150

CADRE DE PASSAGE ÉVOLUTION MDS

Réf. LV Tec : T2CS121E

Réf. LV Tec : TGGP071

GARDE-CORPS ÉVOLUTION

Réf. LV Tec : T2GC071E

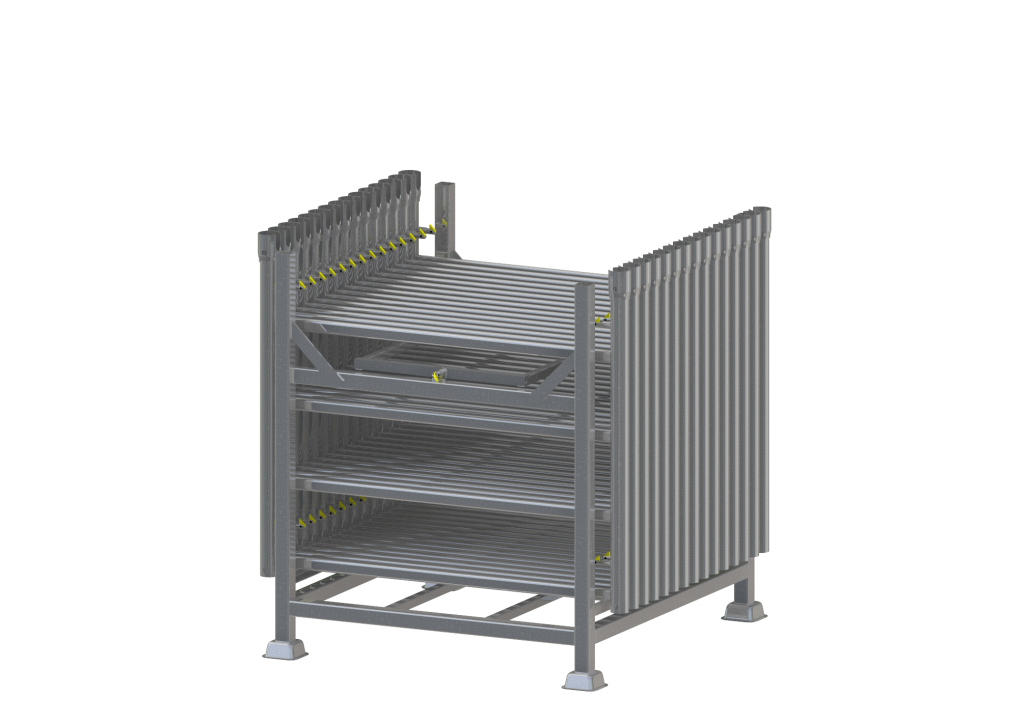

POUR FACILITER LE STOCKAGE ET LA MANUTENTION, RETOTUB VOUS PROPOSE DES PANIERS DE STOCKAGE ADAPTÉS.

Réf. LV Tec : T2PANTOE

20 échelles de 1,50 m (positionnez les échelles tête-bêche)
Poids total : 557 kg

22 échelles de 1,00 m (positionnez les échelles tête-bêche)
Poids total : 434 kg

15 échelles de 1,50 m
Poids total : 431 kg

15 échelles de 1,00 m
Poids total : 314 kg

10 planchers alu/bois
10 planchers trappe alu/bois
Poids total : 284 kg

Poids à vide : 71 kg

35 cadres de passage 1,60 x 0,75 m ÉVOLUTION +
Poids total : 516 kg
35 cadres de passage 1,60 x 1,25 m ÉVOLUTION +
Poids total : 802 kg

17 garde-corps ÉVOLUTION
Poids total : 271 kg

20 fourches réglables
35 socles réglables
100 plaques de base

8 planchers trappe 1,60 x 0,55 m + 8 planchers simples 1,60 x 0,50 m
Poids total : 271 kg
