ÉTAI ACIER

LVTec > Produits > ÉTAIEMENT > ÉTAI ACIER

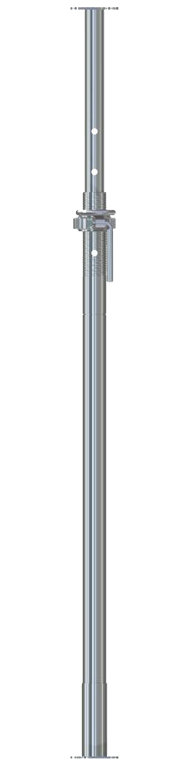

ÉTAI ACIER

VOIR LES PRODUITS

ÉTAI
Présentation norme NF EN 1065

Un étai est conforme à la norme NF EN 1065 s’il possède :

• Un anti-déboîtement permanent rendant impossible le désaccouplement du fût et de la coulisse
• Une broche imperdable, d’un diamètre nominal supérieur à 13 mm
• Une garde à la main d’une longueur minimale de 100 mm
• Un recouvrement de la coulisse dans le fût, d’une longueur minimale de 300 mm, lorsque l’étai est complètement déployé
• Un dispositif interdisant le déboîtement involontaire du manchon de réglage de son filetage
• Un réglage minimal, supérieur ou égal à 1,00 m (dimension entre l’étai complètement ouvert et l’étai complètement replié)
• Si les essais de chargement sont réalisés selon les modalités de la norme NF EN 1065

Toutes ces caractéristiques sont indissociables pour que l’étai soit considéré comme conforme à la norme.

Tous les étais NF EN 1065 fabriqués par RETOTUB sont identifiés par un gravage indiquant la classe de l’étai et la charge d’utilisation maxi en fonction de la hauteur.

En plus des exigences normatives et pour plus de sécurité, RETOTUB vous propose :

• Une garde aux doigts permettant d’éviter le pincement des doigts entre le bas de la coulisse et le fond du fût
• Un renfort de pied sur le fût, permettant de rendre le fût plus résistant à la déformation sur la partie inférieure
• Une broche chanfreinée permettant une introduction plus rapide et plus facile

De plus, un contrôle accru à tous les stades de la fabrication, ainsi qu’une sélection rigoureuse des matériaux employés permettent à RETOTUB de garantir la fourniture de produits de qualité

TÉLÉCHARGEMENT PDF :

Type T
Filetage protégé

Les étais européens NF EN1065

La norme NF EN 1065 propose 5 classes de résistance.

Pour une vérification visuelle immédiate, les platines ont des formes différentes selon la classe.

Classe E



Sur tous les étais, dans toutes les classes, RETOTUB vous propose :

• Anti-déboîtement fût/coulisse
• Arrêt de fin de course de l’écrou
• Garde à la main de 100 mm
• Renfort de pied en bas du fût
• Garde aux doigts en fond de fût
• Protection par galvanisation à chaud
• Broche imperdable chanfreinée
• Gravage des charges

_

Identification de votre Étai :

Type N
Filetage apparent

Terminologie des étais

ÉTAI
Les étrésillons type T

POUSSANT

• Fût Ø 57
• Coulisse Ø 48
• Broche Ø 14
• Galvanisé à chaud

TÉLÉCHARGEMENT PDF :

  ÉTAIS

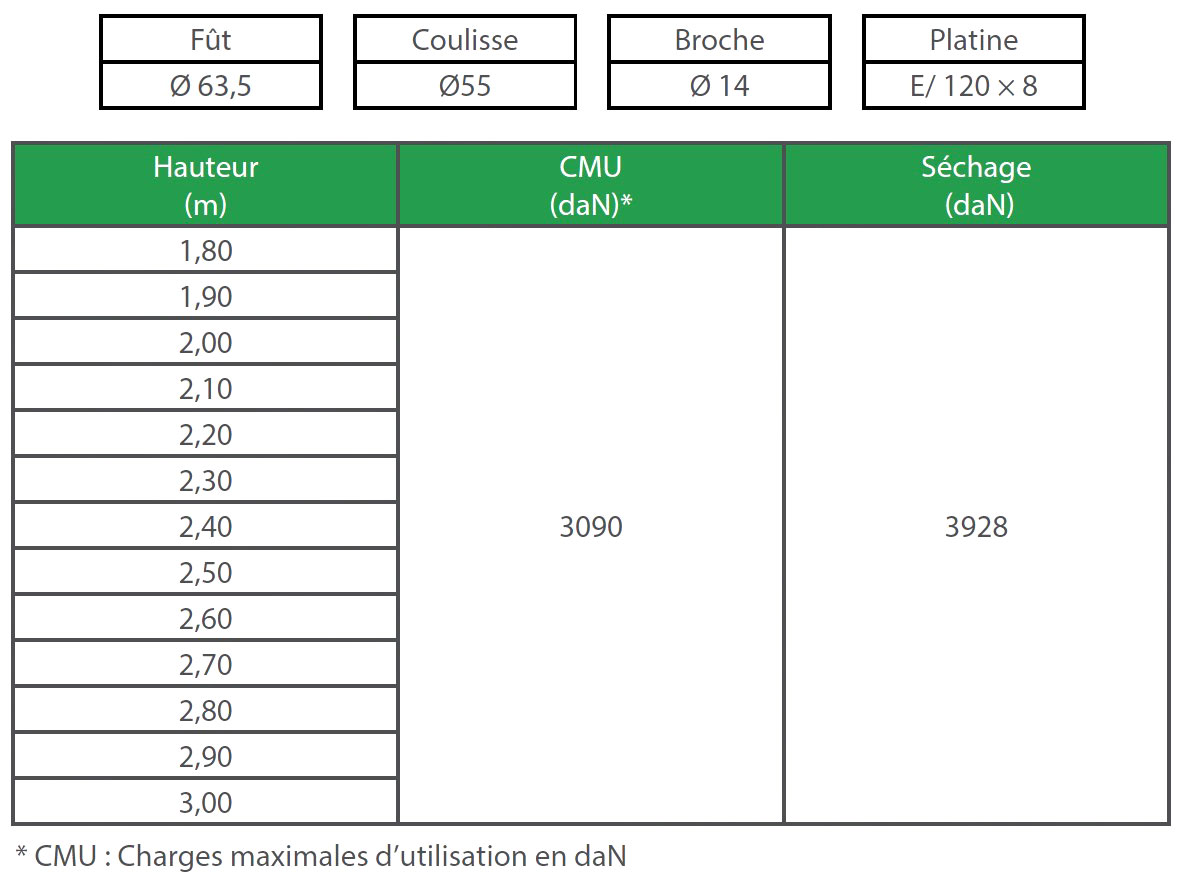

    ÉTAI EUROBLOC E30
    1,80 × 3,00 m

    Norme — NF EN 1065
    Référence commerciale RETOTUB : ENE300TD6
    Référence commerciale LV Tec : T1E3T300
    POIDS : 17,00 kg

    _
    OPTIONS

    • Écrou fonte L170D6 + vis d’arrêt VERT
    • Anti-déboîtement permanent
    • Garde aux doigts
    • Garde à la main
    • Renfort de pied


      ÉTAI EUROBLOC C/D40
      2,40 x 4,00 m

      Norme — NF EN 1065
      Référence commerciale : ENCD400TD6
      Référence commerciale LV Tec : T1E3T4CD

      POIDS : 22,30 kg

      _
      OPTIONS

      • Écrou fonte L170D6 + vis d’arrêt NOIR
      • Anti-déboîtement permanent
      • Garde aux doigts
      • Garde à la main
      • Renfort de pied


        ÉTAI CLASSE E TYPE N
        Selon norme NF EN 1065

        CARACTÉRISTIQUES

        • Anti-déboîtement fût/coulisse
        • Garde à la main de 100 mm
        • Protection par galvanisation à chaud
        • Renfort de pied
        • Garde aux doigts
        • Broche imperdable chanfreinée

        TÉLÉCHARGEMENT PDF :

          ÉTAIS


          ÉTAI STANDARD
          Filetage caché 1,70 x 3,00 m

          Référence commerciale : EPTB300CNN
          Norme : Eurocode3 / Coef. 1,65

          POIDS : 11,40 kg

          _
          OPTIONS

          • Écrou fonte L155 + vis d’arrêt
          • Anti-déboîtement permanent
          • Renfort de pied

          TÉLÉCHARGEMENT PDF :

            ÉTAIS
